Il modulo ATC-873 è un modulo di trasmissione Seriale/Wireless disponbile in 2 versioni con interfaccia standard RS-232 o RS-485, che opera sulla banda libera a 868 MHz. Il modulo permette la comunicazione punto-multipunto in half duplex, in questo modo anche su reti multidrop non è necessario configurare le stazioni. Il modulo che riceve dati dalla seriale li trasmette in RF a tutti i moduli delle rete i quali li ricevono e li replicano sulla loro porta seriale, sarà il dispositivo connesso alla porta seriale a dover gestire l’indirizzamento e la risposta.
E’ importante che 1 solo modulo wireless nella rete di comunicazione si trovi nello stato di trasmissione in qualsiasi istante per evitare interferenze reciproche.
Come tutti i moduli ATC anche questo modulo è inserito in un robusto contenitore metallico adatto al montaggio a parete o su guida DIN tramite l’apposito adattatore. Le caratteristiche principali sono
- Distanza di trasmissione visiva fino a 1 km (873).
- Supporta modo punto-punto e punto-multipunto.
- Utilizzo trasparente non necessita programmi aggiuntivi.
Parametrizzazione
Tramite l’apposito tool RF_Module_Soft è possibile connettersi via porta seriale al modulo ed eseguirne la configurazione. Il programma è un portable viene eseguito direttamente senza installazione. Per realizzare una connessione punto-punto o punto-multipunto è necessario che tutti i moduli della rete siano parametrizzati con lo stesso canale di comunicazione. Nel caso si desideri realizzare più reti indipendenti tra di loro nella stessa area è possibile utilizzare canali diversi per ogni rete.
Con il tasto COM si sceglie la porta seriale da utilizzare per la connessione, impostare comunicazione a 9600, n, 8,1. Se il modello ha interfaccia RS232 utilizzare un cavo null-modem, se ha interfaccia RS485 connettersi in RS485. Tramite il tasto Search viene eseguito lo scan alla ricerca del modulo connesso, trovato il modulo il programma ne visualizza il modello ed imposta i parametri di comunicazione adatti.
Effettuata la connessione al radiomodem con il tasto Read è possibile leggere la configurazione del modulo, mentre il tasto Write permette di configurarlo, anche se esistono tasti Read e Write dedicati per ogni parametro consiglio di utilizzare i tasti generali in testa al programma.

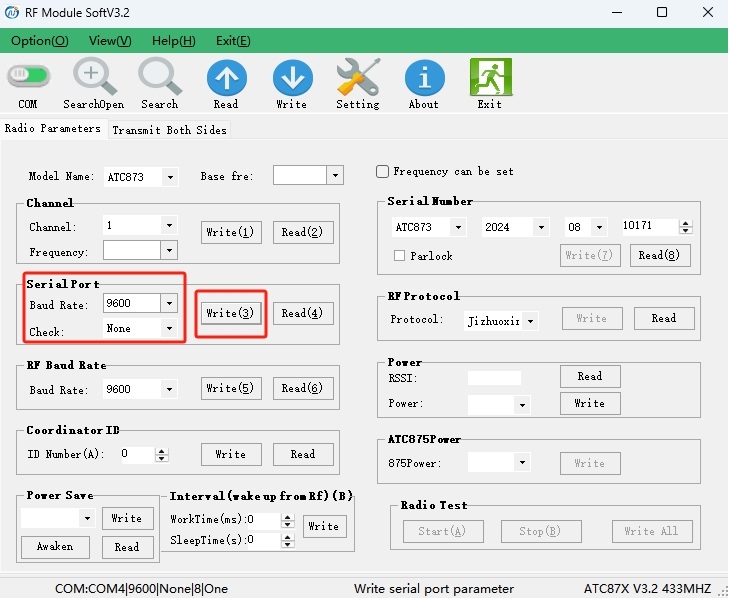

Reset to default
Non ci sono pulsanti per riportare il modulo nella sua condizione di rest di fabbrica. Nel caso di problemi basterà effettuare una riscrittura dei parametri corretti utilizzando il baud rate 9600 no parity.
Test
Il tool RF_Module_Soft permette anche di eseguire il test sul funzionamento della comunicazione punto-punto del modulo. Selezionando il tab Transmit Both Sides, è possibile definire una stringa ascii da inviare al modulo connesso alla porta seriale e di visualizzare la stringa ricevuta.
Se il modulo è connesso via radio ad un’altro modulo che ha un loopback sulla porta seriale (Trasmette lo stesso dato che riceve), è possibile lasciare funzionare il programma per un tempo e consultare le statistiche di funzionamento.
Suggerimenti
Utilizzando il ns programma Toolly è possibile testare la connessione al radiomodem inviando il pattern di cattura in esadecimale:
5A 5A 00 00 5A 80 00 02 00 00 90 0D 0A
A cui se riconosciuto il modem risponde con:
5A 5A 00 00 5A 00 00 03 30 22 04 67 0D 0A
