ePageStudio Bridge è una suite middleware desktop/server, progettata per fungere da ponte di comunicazione avanzato (bridge) tra l’ambiente di progettazione/interfaccia web ePageStudio e i PLC SlimLine.
L’applicazione semplifica e automatizza il flusso di deploy dei progetti grafici/web HMI, offrendo sia un’infrastruttura di deploy reale sia un potente ambiente di simulazione locale (Demo Mode).

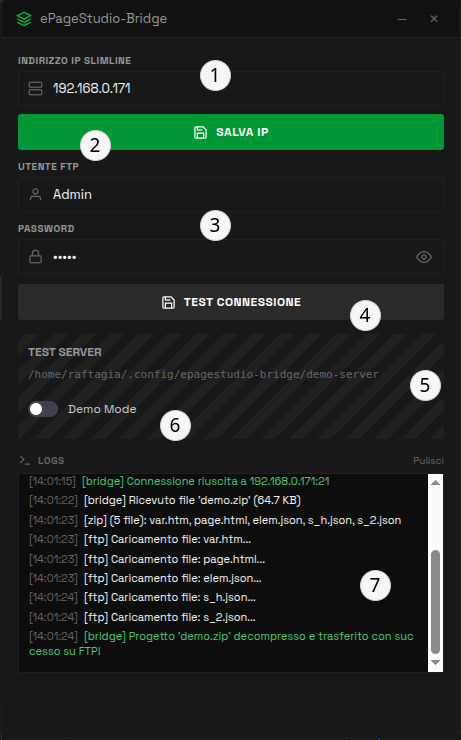

- Indirizzo IP del Target
- Comando di salvataggio IP
- Credenziali FTP
- Test connessione FTP
- Test server
- Attivazione Demo Mode
- Logs
Come iniziare ?
- Premere sul tasto di deploy nella barra strumenti di ePageStudio

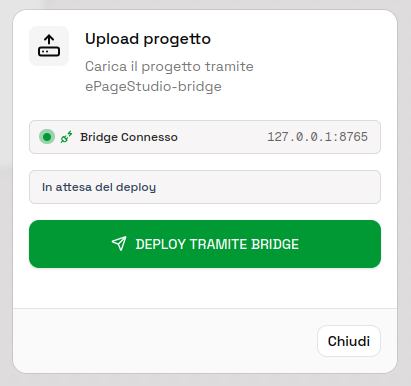

- Si aprira un popover che indicherà lo stato di connessione a ePageStudio-Bridge, nel caso non avessimo ancora aperto il bridge occorrerà aprirlo.

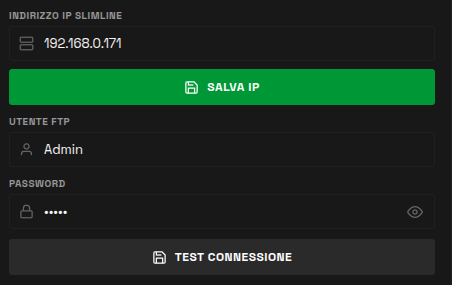

- Prima di procedere al caricamento occorrerà inserire L’indirizzo IP (punto 1), premere salva IP (punto 2) e inserire le credenziali di username e password (punto 3)
- Una volta inserite le credenziali è possibile testare la connessione premento su “Test Connessione”, nel box dei log (punto 7) vedremo il risultato.
- Una volta che la connessione sarà riuscita, potremo avviare il trasferemento premento sul pulsante “DEPLOY TRAMITE BRIDGE“

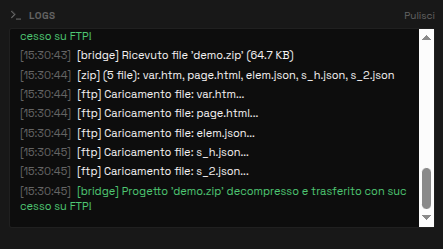

- Durante il caricamento è possibile vedere lo stato di avanzamento e i log passare sul bridge.
- A caricamento completato su ePageStudio vedremo la notifica “Progetto caricato con successo!”.
- Ora potremo vedere il nostro progetto alla pagina “http://INDIRIZZOIP/epagestudio/page.html“
Demo mode
Se la Demo Mode è attiva, il Bridge devia l’estrazione dei progetti direttamente in una sandbox locale (demo-server), consentendo di testare e visualizzare immediatamente l’interfaccia senza necessità di un hardware fisico collegato.
- Per attivare la Demo Mode bisogna agire sul toggle specifico (punto 6) prima di agire sul pulsante di deploy
- Una volta attivata ogni caricamento effettuato tramite ePageStudio verrà dirottato in locale.
- Dopo aver caricato il progetto è possibile vedere una simulazione Demo sul browser locale all’indirizzo http://localhost:8765/web/page.html?stage=h
- Quando avremo terminato la simulazione è sufficente spegnere la “Demo Mode” con l’interruttore (punto 6) per tornare al funzionamento normale.
