Collegamento terminale MITOS e inverter
Home › Forum › Inverter vettoriali INVT › Inverter INVT GD350 › Collegamento terminale MITOS e inverter
Taggato: Mitos VT6 - Toshiba VF-S15
- Questo topic ha 7 risposte, 2 partecipanti ed è stato aggiornato l'ultima volta 6 mesi, 1 settimana fa da
Sergio Bertana.
-
AutorePost
-
Febbraio 14, 2023 alle 5:09 pm #70182
Anonimo
InattivoDovrei collegare un pannello MITOS ad un inverter GD350, esiste uno schema di collegamento?
Febbraio 14, 2023 alle 5:13 pm #70184Sergio Bertana

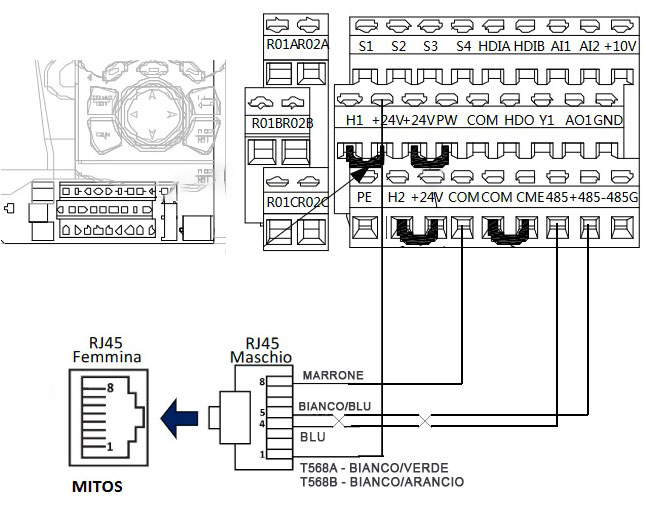

Amministratore del forumIl pannello operatore per controllo inverter MITOS VT6 si collega in seriale RS485 all’inverter. Siccome può essere alimentato da 9 a 30Vdc per la sua alimentazione è possibile utilizzare il 24Vdc fornito dall’inverter, ecco lo schema di connessione. Per il cablaggio della connessione è possibile utilizzare:
- Adattatore RJ45-M a morsetti estraibili o Plug RJ45, consigliamo di utilizzare un cavo schermato ed i segnali 485 +/- devono essere twistati.
- Cavo patch Ethernet T568A, tagliando un connettore ed utilizzando i fili +24Vdc:Bianco/Verde, GND:Marrone, RS485+:Blù, RS485-:Bianco/Blù.
- Cavo patch Ethernet T568B, tagliando un connettore ed utilizzando i fili +24Vdc:Bianco/Arancio, GND:Marrone, RS485+:Blù, RS485-:Bianco/Blù.
Febbraio 15, 2023 alle 4:56 pm #70247Anonimo
InattivoHo eseguito i collegamenti come descritto, ma sul display del terminale MITOS mi compare la scritta
Allarme inverter sconosciuto
E sull’inverter compare l’allarme E18
18: 485 communication fault (CE )
Quale potrebbe essere il problema?
Febbraio 15, 2023 alle 4:59 pm #70249Sergio Bertana
Amministratore del forumIl pannello operatore è programmato per riconoscere automaticamente il modello di inverter a cui è collegato. Naturalmente per poter individuare il modello deve eseguire una lettura in Modbus del registro con il modello di inverter. I parametri di comunicazione del pannello sono quelli di default dell’inverter:
- P14.00=1: Local communication address (Set to 1).
- P14.01=4: Communication baud rate (Set to 19200).
- P14.02=1: Data bit check (Set to Even parity (E, 8, 1) for RTU).
- P14.03=5: Communication response delay (Set to 5mS).
Prova a controllare che questi parametri siano impostati correttamente.
Febbraio 22, 2023 alle 2:29 pm #70501Anonimo
InattivoHo verificato sia il cablaggio che i parametri e mi sembra tutto corretto.
Alla accensione l’inverter funziona per un certo periodo poi compare l’allarme E18 e smette di funzionare.
Cosa posso fare?
Febbraio 22, 2023 alle 2:31 pm #70503Sergio Bertana
Amministratore del forumProbabilmente c’è qualche problema di comunicazione tra il terminale Mitos e l’inverter, in caso di errore di comunicazione l’inverter si blocca. Come soluzione potresti operare su 2 parametri:
- P14.04 Communication timeout period: Impostandolo a “0” si disabilita il controllo timeout comunicazione Modbus.
- P14.05 Transmission error processing: Ipostandolo a 1 anche in caso di errore di comunicazione l’inverter continua a funzionare.
Nota: Alla accensione il terminale Mitos imposta automaticamente il parametro P14.04 a 2 secondi, quindi per disabilitare il controllo agisci su P14.05.
In alternativa se accendi l’inverter senza il terminale Mitos connesso, l’inverter non lo rileva e quindi funziona senza problemi.
Novembre 4, 2024 alle 12:30 pm #78749S2DentOff
PartecipantePer favore ditemi che il problema è il seguente, sul sito è installato il software Mitos VT6 Software 3.2, che funziona in tandem con i convertitori di frequenza Toshiba VF-S15
Abbiamo acquistato il software Mitos VT6 Software 4.1, ma non possiamo impostare la connessione (Errore: Allarme inverter sconosciuto)
Modificate le impostazioni del convertitore privato:
FNod – 2
CNod – 4
F800-4
F801-1
F802-1
F803-0
F804-0
F805 – 1,0 secondi (ho provato a impostarlo per 2,0 secondi, senza risultati)Novembre 4, 2024 alle 3:25 pm #78750Sergio Bertana
Amministratore del forumEssendo un Mitos nuovo manca una configurazione sulla seriale dell’inverter TOSHIBA VF-S15. Verificare che:
F402=1
F429=1Poi togliere tensione, attendere che si spenga il display dell’inverter e in seguito riaccendere il tutto.
-
