Come utilizzare le librerie su LogicLab4

[Giovanni]

Con l’aggiornamento a LogicLab4 mi sono scomparse alcune librerie. La libreria nella directory esiste, ma ha un’estensione diversa da .pll precisamente .plclib  (ad esempio eLLabLogLib_B100.plclib) e se la seleziono mi riporta errore.

Come bisogna fare ?

[Sergio Bertana]

Nella nuova versione di LogicLab4 sono state apportate alcune variazioni importanti nella gestione sia dei progetti che delle librerie. I vecchi files erano salvati in formato testo, mentre ora si è scelto di utilizzare dei files in formato xml.

I files salvati nel nuovo formato xlm cambiano di estensione, il file progetto da ppjs diventa plcprj e le librerie da pll diventano plclib. Ora utilizzando la versione 4 del LogicLab è possibile aprire il vecchio progetto (Estensione ppjs) ed esportarlo nel nuovo formato plcprj (Screenshot).

I progetti nel nuovo formato possono utilizzare tutti i tipi di librerie sia quelle precedenti in formato pll che quelle nuove in formato plclib. Scegliendo il nuovo formato si abilita inoltre l’utilizzo di nuove funzionalità come il nuovo editor ladder, la barra progetto personalizzabile (Screenshot) e la possibilità di generare il file di Cross-Reference (Topic).

[Alberto]

Scusate sono stò facendo delle prove per imparare l’uso di LogicLab4 in linguaggio ST, utilizzando il FB (RS, Reset/Set flip flop) la finestra uscita indica sempre un errore:

MAIN(15) – errore S1310:  SR => Invocazione di un blocco funzionale non istanziato

0 warnings,   1 errori.

Cosa significa ? Dov’è l’errore ?

[Sergio Bertana]

I blocchi funzioni vanno sempre istanziati…

Istanziare un oggetto (Nel nostro caso un blocco funzione) vuol dire creare l’oggetto assegnandogli un nome ed una posizione di memoria prendendo come riferimento un modello presente nella libreria.

Il blocco funzione RS come vedi dall’estratto del manuale si trova nella libreria eLLabStdLib_B100, quindi per poterlo utilizzare lo devi importare nel tuo progetto e poi lo devi istanziare. Per importare un oggetto occore selezionare la libreria in cui si trova l’oggetto (Screenshot) e poi importarlo (Screenshot). Il blocco funzione RS ora è parte integrante del tuo progetto, volendo organizzare meglio l’albero del progetto puoi creare una cartella FBs con dentro i blocchi funzioni importati e/o da te realizzati (Troverai questo nel progetto che allego).

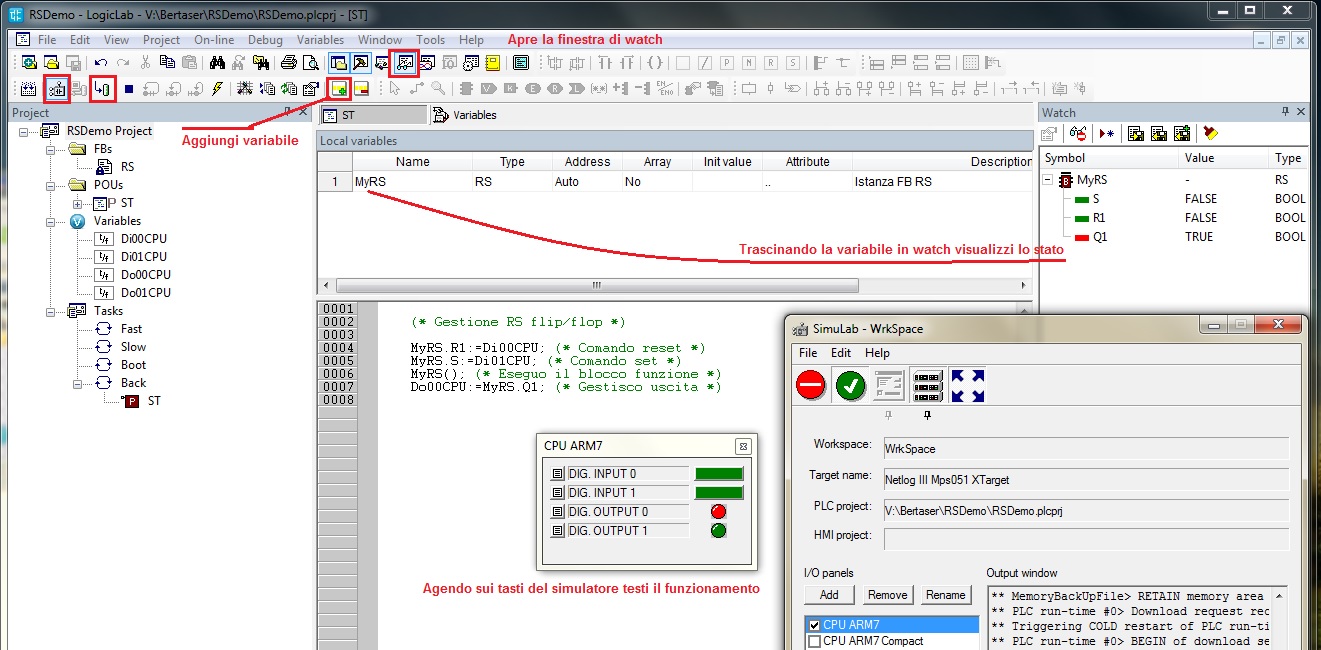

Ora nel programma ST dovrai istanziare l’oggetto creando una variabile (Esempio MyRS) di tipo RS e potrai così utilizzare la variabile nel tuo programma, ecco lo screenshot del programma in funzione sul simulatore, allego programma sorgente.

[Luca]

Buongiorno, utilizzo la versione di LogicLab 4.2.0.19 ed ho un problema con le nuove librerie “.plclib”.
Ho notato che se entro nel “project library list” ed importo una libreria con estensione nuova (Es eLLabUtyLib_C030.plclib) tutto Ok, la importa e compila il progetto correttamente.

Ma se chiudo LogicLab4 e lo riapro, perdo la libreria, e mi tocca riagganciarla tutte le volte. Sbaglio qualcosa ?

[Sergio Bertana]

Probabilmente hai un progetto di vecchio tipo (Estensione prj) (Topic) ed utilizzi una libreria di nuovo tipo (Estensione plclib). Questo lo puoi fare solo forzando la mano, dalla finestra Project library list anzichè selezionare la libreria (LogicLab ti presenta solo quelle con estensione pll) tu definisci manualmente la libreria eLLabUtyLib_C030.plclib.

Consiglio di non includere nel progetto la libreria eLLabUtyLib, perchè contiene oggetti tra di loro eterogenei che si utilizzano importando l’oggetto direttamente nel progetto (Topic).
