Lettura/Impostazione RTC da Modbus

[Giulio]

Dal manuale di programmazione, al paragrafo 8.1.5 si parla della lettura del RTC da Modbus. Agli indirizzi indicati (6 a partire da 99), pero’, non trovo nulla. Ho analizzato anche la stringa di comando che viaggia in rete e sembra de tutto coerente con quella riportata nell’esempio…

Forse c’e’qualche inizializzazione da fare ?

Al momento per recuperare i dati dal sistema di gestione che stiamo implementando, ho utilizzato delle normali variabili nell’area 100 gestite con l’apposito FB, ma mi piacerebbe capire se e come sia effettivamente possibile accedere al RTC come indicato nel manuale.

[Sergio Bertana]

Il protocollo Modbus prevede l’indirizzamento di una area di 64 Kb (Address da 0 a 65535). Nel sistema operativo dello SlimLine ques’area è stata suddivisa in base a dei criteri predefiniti.

Address da 100 a 105: Questi indirizzi operano direttamente su RTC.
Address 150: A questo indirizzo è allocata una DW (2 registri Modbus) con il valore in Epoch time.
Address da 20000 a 22048: Questi indirizzi operano sulla memoria dati DB 100 (Alias indirizzo 40000).
Address da 40000 a 42048: Questi indirizzi operano sulla memoria dati DB 100.

Quindi ecco che inviando comandi Modbus agli indirizzi del RTC si opera direttamente sul chip. Ma la stessa cosa è possibile farla agendo in variabili mappate nella DB 100. Se da programma utente si varia il valore della variabile SysDateTime il nuovo valore và automaticamente ad aggiornare l’RTC.

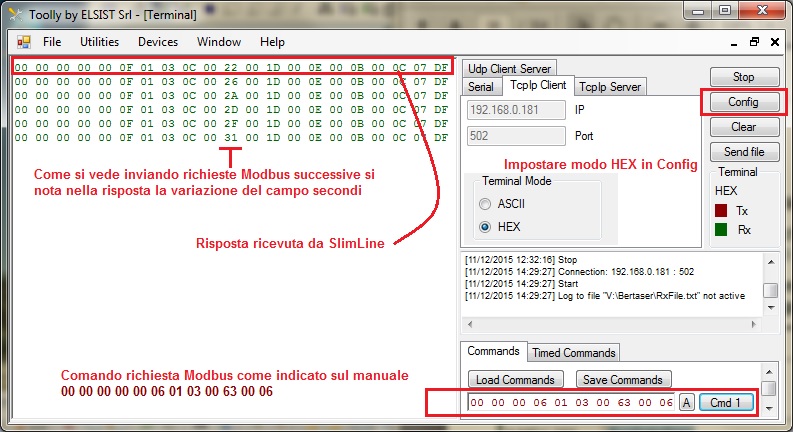

In m erito alla tua domanda ecco lo screenshot dell’invio da Toolly del comando Modbus di  lettura registri RTC con la ricezione della risposta.

[Giulio]

Io ho interrogato quegli indirizzi con altri emulatori e client Modbus anche da devices Android… leggo correttamente i dati dalla memoria DB100 ma vedo tutti zero nei 100-105 e 150 (e limitrofi…) Non avevo  provato  con Toolly, che, in effetti,  e’ piu’ “diretto” e controllabile… con Toolly in effetti si  legge correttamente.

Forse c’e’ qualche problema di indirizzamento sugli altri client che mi e’ sfuggito…
