Supporto al protocollo Modbus RTU

[Anonimo]

Buongiorno, stò valutando le caratteristiche dei Controllori SlimLine, in particolare l’entry level “SlimLine CPU Compact ARM7 IEC61131-3“. Per il nostro utilizzo è indispensabile il protocollo di comunicazione attraverso l’interfaccia RS232, per poter leggere lo stato degli ingressi e comandare le uscite, in abbinata alla logica che andremo ad inserire attraverso LogicLab. Dalla descrizione sembra essere implementato il protocollo “Modbus RTU”, vi chiedo in particolare:

– La scheda comunica attraverso l’interfaccia RS232 ?
– Avete in tal caso degli esempi di come si possono leggere i registri ?
– Vale la stessa cosa anche per la versione non Compact, quella espandibile ?

[Sergio Bertana]

Il supporto al protocollo Modbus sia Ascii che RTU su porta seriale è standard in tutti i modelli. Sui modelli con porta ethernet è supportato anche il protocollo Modbus Over IP.

In particolare il modello entry level della serie Compact che hai citato dispone solo di una porta RS232, che può essere utilizzata sia per la per la programmazione che per la connessione in modbus RTU con pannello operatore e/o come nel tuo caso per le  tue necessità.

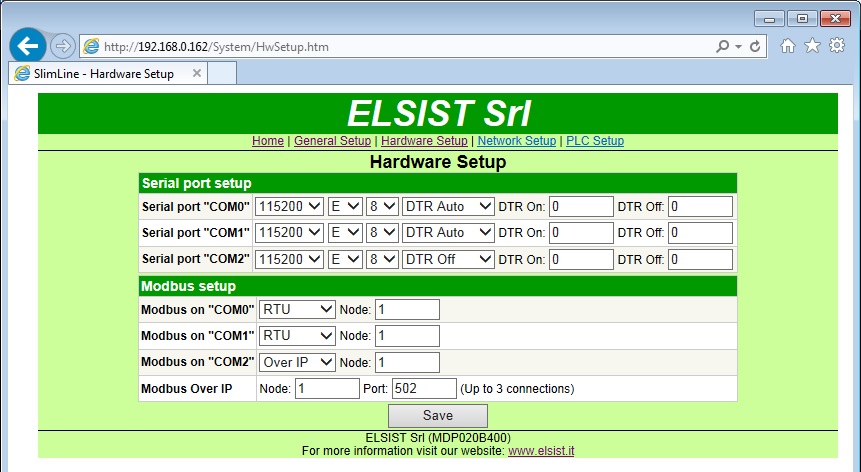

Dovendo utilizzare la porta seriale per comunicare consiglio di effettuare le operazioni di programmazione utilizzando la connessione via USB (Topic). Per l’impostazione dei parametri di comunicazione seriale (Default 115200, e, 8, 1) devi utilizzare la connessione USB ed accedere da pagina web (Screenshot).

Nel forum cercando Modbus troverai moltissinme informazioni su come gestire il protocollo con esempi, in questo topic altre informazioni utili.

[Sergio Bertana]

Aggiungo una curiosità come si vede dallo screenshot del post precedente è possibile impostare il protocolo Modbus Over IP anche sulle porte seriali. Questo è stato fatto per poter collegare alla porta seriale un convertitore Ethernet/Seriale tipo ATC-1000 ed accedere al modulo CPU via Modbus TCP anche su di un  modulo compact che non dispone della porta Ethernet.
