Visualizzare layout di foratura su piastra

[Anonimo]

Riguardo ad una applicazione che dovrei fare su di una macchina di foratura volendo utilizzare i pannelli Weintek chiedevo se è possibile realizzare in una finestra un rettangolo che rappresenta una piastra su cui verranno eseguite delle forature. Vorrei poter posizionare graficamente all’interno di questo rettangolo i vari fori impostati dall’operatore in una ricetta in modo da avere un colpo d’occhio reale delle varie forature.

Ogni ricetta di foratura si compone dei parametri: A: Altezza rettangolo, B: Base rettangolo poi i vari fori in cui per ognuno sarà indicato: R: Raggio foro, X/Y: Coordinate centro foro.

[Sergio Bertana]

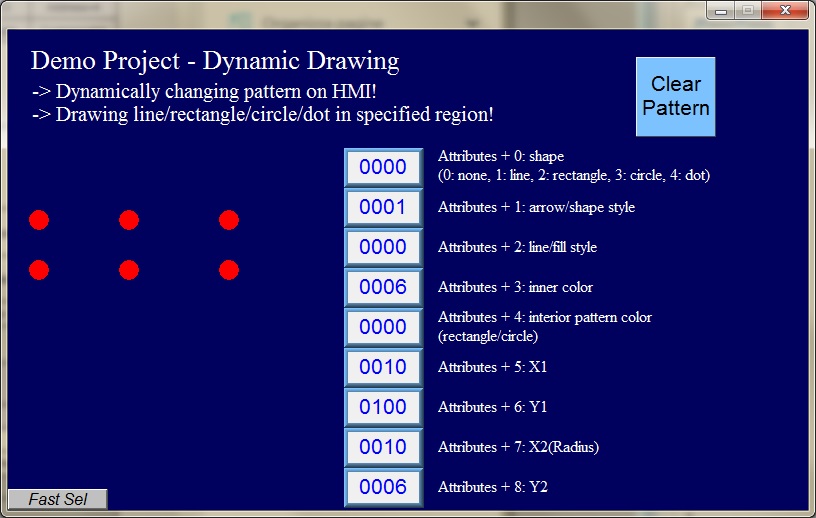

Utilizzando l’oggetto Dynamic Drawing puoi fare quello di cui hai bisogno, come vedi nello screenshot, utilizzando il progetto dimostrativo fornito da Weintek (Download) ho posizionato i vari fori in posizioni X (Attributes+5) ed in posizioni Y (Attributes+6), per disegnare il foro basta impostare 3 in Attributes+0, puoi impostare il colore del foro in Attributes+3.

Naturalmente potrai oltre a disegnare i fori anche disegnare il rettangolo della piastra da forare sempre agendo sui vari parametri di Attributes. Per partire dalla ricetta e realizzare il layout grafico dovrai o appoggiarti a delle macro da eseguire sul terminale, oppure gestire la visualizzazione da PLC andando ad agire sulle words di Attributes dell’oggetto.

[Sergio Bertana]

Per chi è interessato al disegno dinamico sul pannello rimando a questo topic dove vi sono degli approfondimenti sull’argomento.
