Ricevo la richiesta sulla disponibilità di un modulo CPU SlimLine PoE, od in alternativa alla possibilità di alimentarlo dal cavo di rete Ethernet.
Premesso che attualmente non disponiamo nella famiglia di moduli SlimLine di un modulo con alimentazione PoE posso consigliare una soluzione che permette di alimentare il modulo CPU tramite il cavo di rete Ethernet. Il basso consumo di corrente dei sistemi (Meno di 2W il modulo CPU a cui và aggiunto il consumo di eventuali moduli di estensione) li rende compatibili con la corrente erogata dai comuni switch PoE.

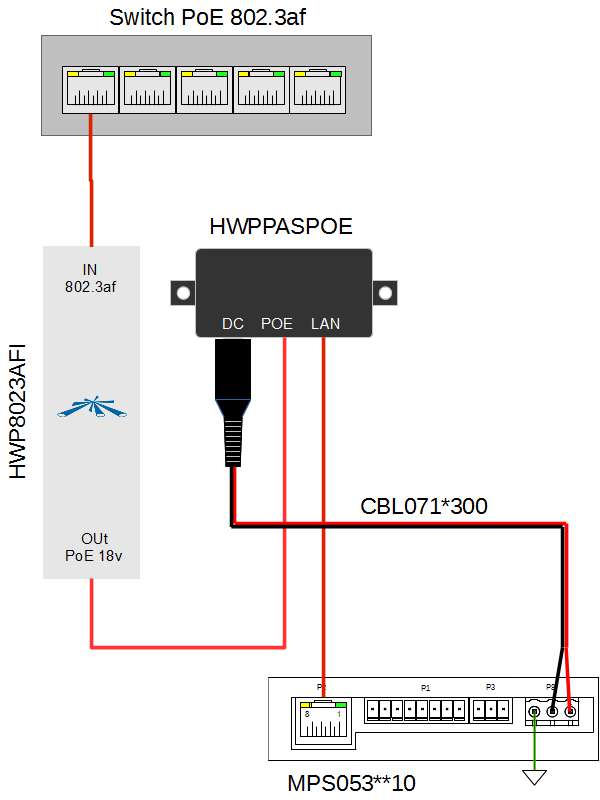

Per l’alimentazione via cavo Ethernet consiglio di utilizzare in prossimità del modulo CPU un passive POE injector, da cui posso con un cavo di alimentazione con jack da 2.1mm estrarre la tensione per alimentare il modulo CPU (Vedi schema elettrico). Se l’alimentazione PoE è a 48V standard 802.3af è possibile utilizzare l’adattore POE 802.3af per abbassarla a 18V come visisbile nello schema.
Attenzione, il POE injector utilizza 2 cavi per il positivo e 2 cavi per il negativo ed è utilizzabile solo su reti 10/100 MHz.
Infine una considerazione sulla caduta di tensione sul cavo di rete, mediamente il cavo ethernet (Anche il peggiore) considerando il parallelo tra i due fili di ogni segnale ha una resistenza di ca 1Ω ogni 25 metri. Al consumo massimo di 2W a 24V avremo 0.09A che porteranno ad una caduta (Su 25 metri di cavo) di 90mV sul positivo e 90mV sul negativo (0.18V in totale).
