Giugno 11, 2026 alle 8:46 am #85816
hack7525
PartecipanteUtilizzo da diversi anni i Vs sistemi SlimLine e nelle mie applicazioni utilizzo il modulo di espansione I/O Analogici PCB126C170.
In tutti questi anni non ho mai riscontrato valori di tensione in uscita maggiori di 9,9 Volt. Oggi ho riscontrato su un modulo che con un valore di set impostato a 10 Volt abbiano su una uscita il valore corretto di 10 Volt mentre su 3 uscite un valore di tensione di 12 Volt.
Quindi chiedo è possibile che le uscite analogiche possano avere un valore in uscita superiore a 10 Volt.
Giugno 11, 2026 alle 8:54 am #85820Sergio Bertana
Amministratore del forumIl modulo di espansione I/O Analogici PCB126C170 si compone di tre schede diverse:
- PCB126: Scheda base con il microconrollore di controllo
- PCB127: Scheda ingressi analogici basata sul convertitore A/D Analog Devices AD779X
- PCB128: Scheda uscite analogiche con 4 convertitori D/A Analog Devices AD54x2
I moduli A/D e D/A sono galvanicamente isolati dalla scheda microcontrollore ed alimentati tramite dei convertitori DC/DC isolati Traco Power TMH 0512S che generano una tensione massima di 12Volt. La tensione di 12 volt garantisce di poter generare tensioni in uscita fino a 10 volt ma sopratuttodi poter gestire correnti in uscita fino a 20 mA con limite di 12 volt.
Le uscite in tensione da specifiche del convertitore D/A sono limitate tra +/- 10 volt quindi a meno di guasti non possono superare questa tensione. Ma mi viene un dubbio, il modulo ha 2 uscite per ogni canale, una con etichetta AO0xv è l’uscita in tensione, l’altra con etichetta AO0xi è l’uscita in corrente. Sulla uscita in corrente se non vi sono carichi collegati la tensione è sempre 12 volt.
Giugno 11, 2026 alle 10:23 am #85825hack7525

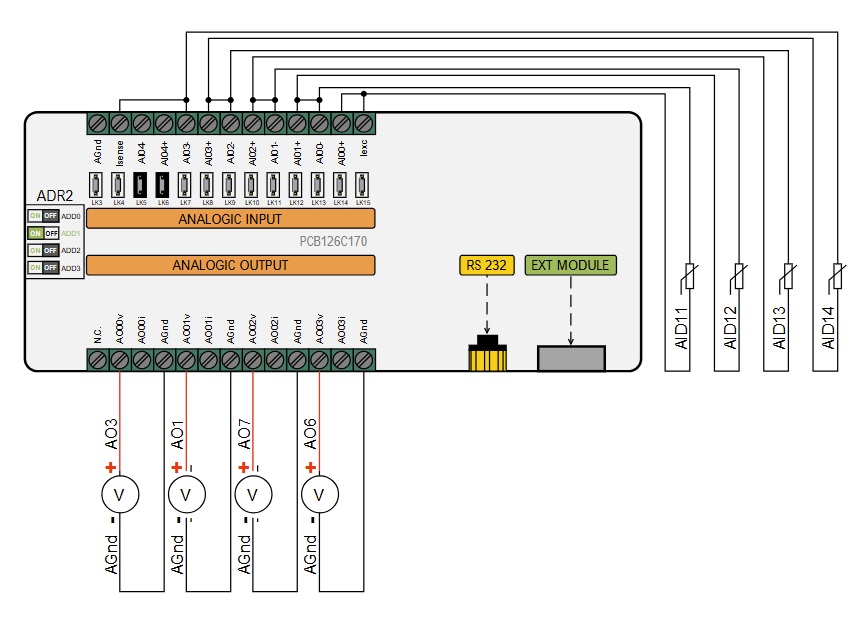

PartecipanteAllego schema collegamento utilizzato su impianto.
Le misurazioni sono state eseguite sui segnali indicati sulo schema come: AO1, AO3, AO6 e AO7. Nella fattispecie, le uscite che rilevano tensioni fino a 12 Volt sono: AO3, AO6 e AO7 mentre AO1 è corretto.
Quindi è possibile che 1 canale funzioni e 3 no ?
Giugno 11, 2026 alle 11:20 am #85830Sergio Bertana
Amministratore del forumCome descritto nel post precedente il modulo in uscita dispone di 4 convertitori D/A Analog Devices AD54x2 indipendenti, quindi è possibile lo scenario che riporti. La stranezza è nel perchè 3 canali in uscita si sono guastati, consiglio queste prove:
- Scollegare le uscite dal modulo (Basta estrarre il connettore) e misurare se senza cavi connessi hai lo stesso problema. Non vorrei che vi sia un ritorno di tensione dall’impianto che falsa la misura.
- Nel caso il modulo sia effettivamente guasto, sostituire il modulo ma prima di collegare il segnali analogici in uscita verificare che non vi siano problemi sull’impianto tali da provocare la rottura del canale in uscita.
-
