Contatore di energia monofase SDM120 Eastron

Per l’impostazione dei parametri da porta seriale Modbus è possibile utilizzare il programma Toolly, se il PC non dispone di porta RS485 utilizzare un convertitore. Per l’elenco dei registri fare riferimento a questo documento, tutti i valori sono in formato float IEE754 a 32 bits.

Parametri di comunicazione

Sono allocati in registri Modbus accessibili in lettura con il comando 16#03 ed in scrittura con il comando 16#10. Di seguito valori possibili.

• Add 0019: Network Parity/Stop bits, requires a restart to become effective.
  0=None, 1 Stop (Default). 1=Even, 1 Stop. 2=Odd, 1 Stop. 3=None, 2 Stop.

• Add 0021: Meter ID Ranges from 1 to 247
• Add 0025: Password 4 cifre (Default 1000)
• Add 0029: Baud rate
  0=2400 baud (default). 1=4800 baud. 2=9600 baud. 5=1200 baud

Parametri di misura

Sono allocati in registri Modbus accessibili in sola lettura con il comando 16#04. Di seguito valori possibili.

• Add 0001: Voltage
• Add 0007: Current
• Add 0031: Power factor
• Add 0071: Frequency

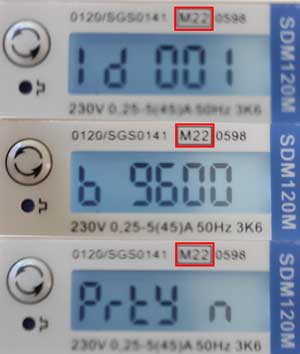

Dalla versione M22 solo sul modello a lettura diretta è stata aggiunta la possibilità di impostare i parametri di comunicazione Modbus direttamente dal tasto sul frontale.

• Premere il tasto sul frontale fino a quando non verrà visualizzato il parametro ID.
• Rilasciare il tasto, ad ogni pressione successiva è possibile eseguire lo scroll di tutti i parametri.
• Per modificare il valore di un parametro tenere premuto il tasto fino a quando il valore lampeggia.
• Con valore lampeggiante ad ogni pressione del tasto il valore si modificherà.
• Impostato il valore corretto per confermarlo tenere premuto il tasto fino a quando il valore non sarà più lampeggiante.
• Se il valore è espresso su più cifre occorre ripetere i passi 4 e 5 per ogni cifra del valore.

• Parametro id 001 indica il nodo Modbus impostato, da 1 a 247 (Default 1).
• Parametro b 9600 indica il baud rate impostato, 1200, 2400, 4800, 9600 (Default 9600).
• Parametro Prty n indica la parità impostato, None, Even, Odd (Default None). La comunicazione ha sempre 1 bit di stop, è possibile impostare 2 bits solo con nessuna parità.

Su questo modello (con trasformatore di corrente esterno) l’impostazione dei parametri è possibile solo da seriale Modbus. Il contatore ha lettura diretta fino a 5A, è possibile estendere la lettura con un trasformatore amperometrico esterno con corrente di secondario di 5A . Occorre impostare il parametro CT1 che indica la corrente del primario del trasformatore.

Per l’impostazione premere il tasto sul frontale ed attendere la scritta -SEt-, rilasciare il tasto per 5 secondi e poi ripremerlo fino a quando verrà visualizzato il parametro Ct 5 (Il valore di default per il parametro è 5). Ora agendo sul pulsante è possibile ad ogni pressione visualizzare i valori predefiniti che saranno lampeggianti. Quando è visualizzato il valore desiderato, attendere qualche secondo poi premere a lungo il tasto. Se la procedura và a buon fine sul display si visualizza la scritta Good, Err in caso di errore. Nei modelli MID questo parametro si può impostare una sola volta. Nel caso si desideri impostare il parametro da Modbus ecco l’indizzo:

• Add 0051: CT1 Primary current R/W, ranges from 5 to 9999 (Default 5). Nei modelli MID questo parametro si può impostare una sola volta. Occorre impostare la corrente del primario del trasformatore amperometrico utilizzato.
• Add 0053: CT2 Range: 1A or 5A , (Default 5), questo parametro non è modificabile.
