Analizzatore di energia Smart X96 Eastron

Per l’impostazione dei parametri da porta seriale Modbus è possibile utilizzare il programma Toolly, se il PC non dispone di porta RS485 utilizzare un convertitore. Per l’elenco dei registri fare riferimento a questo documento, tutti i valori sono in formato float IEE754 a 32 bits.

Parametri di comunicazione

Sono allocati in registri Modbus accessibili in lettura con il comando 16#03 ed in scrittura con il comando 16#10. Di seguito valori possibili.

• Add 0019: Network Parity/Stop bits, requires a restart to become effective.
  0=None, 1 Stop (Default). 1=Even, 1 Stop. 2=Odd, 1 Stop. 3=None, 2 Stop.

• Add 0021: Meter ID Ranges from 1 to 247
• Add 0025: Password 4 cifre (Default 1000)
• Add 0029: Baud rate
  0=2400 baud (default). 1=4800 baud. 2=9600 baud. 5=1200 baud

Parametri di misura

Sono allocati in registri Modbus accessibili in sola lettura con il comando 16#04. Di seguito valori possibili.

• Add 0001: Phase 1 line to neutral volts
• Add 0003: Phase 2 line to neutral volts
• Add 0005: Phase 3 line to neutral volts
• Add 0071: Frequency of supply voltages

E’ possibile impostare i parametri di configurazione direttamente dal tasto sul frontale.

• Durante l’editing i tasti [Up] e [Dw] permettono la variazione del valore il tasto [E] passa alla cifra successiva.
• Per attivare il menù di configurazione premere per 3 secondi sul tasto [E], verrà richiesta l’mpostazione della password.
• Impostata la password (Default 1000) premere nuovamente il tasto [E] per 3 secondi per accedere al menù impostazioni.
• I tasti [Ph/s] e [V/A] forzano l’uscita dalla impostazione parametri. Che comunque è terminata automaticamente dopo un tempo.
• Il menù è suddiviso in 8 sottomenù
  Comms: Communications, impostazione parametri di comunicazione
  Ct: Current transformer, impostazione trasformatori amperometrici
  Pt: Voltage transformer, impostazione trasformatori voltmetrici
  Puls: Pulse setting, impostazione impulsi di uscita
  Dmd: Maximum demand, impostazione memorizzazione massimo consumo
  Time: Time, impostazioni tempi funzioni dispositivo
  Sys: System settings, impostazione parametri di sistema
  Rest: Reset, reset valori memorizzati
• Selezionato il menù desiderato premendo per 3 secondi il tasto [E] si accede al menù.
• Accedendo al menù di comunicazione il primo parametro visualizzato è l’impostazione del nodo Modbus.
• I tasti [Up] e [Dw] permettono lo scroll di tutti i parametri.
• Per modificare il valore di un parametro premere per 3 secondi sul tasto [E]. Il valore diventa lampeggiante e con i tasti [Up] e [Dw] è possibile impostare il valore. Una pressione veloce sul tasto [E] sposta il digit, mentre una pressione prolungata accetta il valore.
• Se il valore impostato è corretto verrà visualizzato il messaggio Good.

Impostazione parametri comunicazione

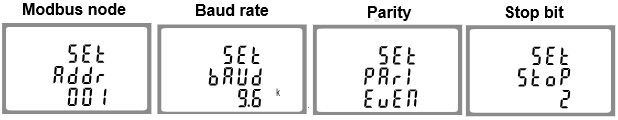

Ecco gli screenshots delle impostazioni di comunicazione Modbus. Con il tasto [Dw] si commuta tra le diverse impostazioni.

Il meter permette di selezionare tra due valori di corrente (1A, 5A), quindi dovremo scegliere un TA con un rapporto di trasformazione tale per cui al valore di corrente massima da misurare sul primario corrisponda una corrente sul secondario pari ad uno dei due valori accettati. Quindi dovendo ad esempio utilizzare un TA da 100/5 dovrò impostare:

• Ct2:=5, Ampere secondario del TA.
• CT Rate=(100/5)=20, rapporto trasformazione del TA.

Attenzione! Sui contatori certificati MID l’impostazione di questi due parametri è possibile una sola volta. Questo per evitare che l’utente possa reimpostarli falsando la misura e quindi la fatturazione dell’energia. Per il collegamento dei trasformatori amperometrici fare riferimento agli schemi riportati.
