Funzioni ed FB per gestione stringhe¶
Sysstrlen, string length¶
| Type | Library |
| Function | XTarget_12_0 |
Questa funzione ritorna la lunghezza (Espressa in numero di caratteri) della stringa definita in Str.
Parametri funzione:
| Str (@USINT) | Pointer alla stringa di cui calcolare lunghezza. |
La funzione ritorna:
| (UDINT) | Numero di caratteri della stringa. |
Esempi¶
Viene calcolata la lunghezza della stringa “Hello!” ed il numero di caratteri che compongono la stringa viene trasferito nella variabile Length. Il risultato del calcolo è 6.
| Definizione variabili |
 |
Esempio LD
SysStrFind, string find¶
| Type | Library |
| Function | XTarget_12_0 |
Questa funzione cerca la stringa Needle in Haystack , la ricerca è effettuata in base alla definizione di Mode.
Se la stringa Needle è trovata nella stringa Haystack, viene ritornato il puntatore all’indirizzo di Haystack dove si trova. In base alla definizione di Mode può essere ritornato l’indirizzo del primo carattere coincidente oppure l’indirizzo del carattere successivo all’ultimo carattere coincidente.
Se stringa non trovata o errore viene ritornato NULL.
Parametri funzione:
| Haystack (@USINT) | Pointer alla stringa dove effettuare la ricerca. |
| Needle (@USINT) | Pointer alla stringa da ricercare. |
| Mode (USINT) | Definizione modo in cui effettuare la ricerca (Vedi tabella). |
La funzione ritorna:
| (@USINT) | Posizione dove la stringa Needle è stata trovata. NULL se non trovata. |
Codici di errore
In caso di errore e con SysGetLastError è possibile rilevare il codice di errore.
| 9926100 | Pointer non valido. |
| 9926110 | Dimensione stringa Needle non valida. |
| 9926115 | Valore di Mode non supportato. |
Esempi¶
Viene eseguita la ricerca della stringa “World” nella stringa presente in Str “HelloWorld!, helloworld!” con diversi modi di ricerca. Dal pointer ritornato viene sottratto l’indirizzo di allocazione di Str in modo da ottenere la posizione relativa della stringa trovata nella stringa di ricerca. Vediamo i vari risultati.
Ptr[0]: 5, La ricerca parte dall’inizio e ritorna la posizione di inizio della prima occorrenza.
Ptr[1]: 10, La ricerca parte dall’inizio e ritorna la posizione successiva alla fine della prima occorrenza.
Ptr[2]: 18, La ricerca parte dalla fine e ritorna la posizione di inizio della prima occorrenza.
Ptr[3]: 23, La ricerca parte dalla fine e ritorna la posizione successiva alla fine della prima occorrenza.
| Definizione variabili |
 |
Esempio ST (PTP116B000, ST_SysStrFind)
Ptr[0]:=SysStrFind(ADR(Str),ADR('World'), FIND_DEFAULT)-ADR(Str);
Ptr[1]:=SysStrFind(ADR(Str),ADR('World'), FIND_GET_END)-ADR(Str);
Ptr[2]:=SysStrFind(ADR(Str),ADR('World'), FIND_FROM_END OR FIND_NO_CASE)-ADR(Str);
Ptr[3]:=SysStrFind(ADR(Str),ADR('World'), FIND_FROM_END OR
FIND_GET_END OR FIND_NO_CASE)-ADR(Str);
SysMemFind, memory find¶
| Type | Library |
| Function | XTarget_12_0 |
Questa funzione cerca il pattern di byte definito in Needle nel buffer di memoria definita in Haystack , la ricerca è effettuata in base alla definizione di Mode.
Se il pattern Needle è trovato nel buffer di memoria Haystack, viene ritornato il puntatore all’indirizzo di Haystack dove si trova. In base alla definizione di Mode può essere ritornato l’indirizzo del primo byte coincidente oppure l’indirizzo del byte successivo all’ultimo byte coincidente.
Se pattern non trovato o errore viene ritornato NULL.
Parametri funzione:
| Haystack (@USINT) | Pointer al buffer di memoria dove effettuare la ricerca. |
| HSize (UDINT) | Dimensione del buffer di memoria |
| Needle (@USINT) | Pointer al pattern da ricercare. |
| HSize (UDINT) | Dimensione del pattern da ricercare. |
| Mode (USINT) | Definizione modo in cui effettuare la ricerca (Vedi tabella). |
La funzione ritorna:
| (@USINT) | Posizione dove il pattern Needle è stata trovato. NULL se non trovato. |
Codici di errore
In caso di errore e con SysGetLastError è possibile rilevare il codice di errore.
| 9925100 | Pointer non valido. |
| 9925110 | Valore impostato in NSize non valido. |
| 9925115 | Valore di Mode non supportato. |
Esempi¶
Viene eseguita la ricerca del pattern 16#04, 16#05, 16#06 nel buffer di memoria definito in Mem con diversi modi di ricerca. Dal pointer ritornato viene sottratto l’indirizzo di allocazione di Mem in modo da ottenere la posizione relativa del pattern nel buffer di memoria. Vediamo i vari risultati.
Ptr[0]: 3, La ricerca parte dall’inizio e ritorna la posizione di inizio della prima occorrenza.
Ptr[1]: 6, La ricerca parte dall’inizio e ritorna la posizione successiva alla fine della prima occorrenza.
Ptr[2]: 3, La ricerca parte dalla fine e ritorna la posizione di inizio della prima occorrenza.
Ptr[3]: 6, La ricerca parte dalla fine e ritorna la posizione successiva alla fine della prima occorrenza.
| Definizione variabili |
 |
Esempio ST
Ptr[0]:=SysMemFind(ADR(Mem), SIZEOF(Mem), ADR('$04$05$06'), 3, FIND_DEFAULT)-ADR(Mem);
Ptr[1]:=SysMemFind(ADR(Mem), SIZEOF(Mem), ADR('$04$05$06'), 3, FIND_GET_END)-ADR(Mem);
Ptr[2]:=SysMemFind(ADR(Mem), SIZEOF(Mem), ADR('$04$05$06'), 3, FIND_FROM_END)-ADR(Mem);
Ptr[3]:=SysMemFind(ADR(Mem), SIZEOF(Mem), ADR('$04$05$06'), 3, FIND_FROM_END OR FIND_GET_END)-ADR(Mem);
SysVarsnprintf, variable print to string¶
| Type | Library |
| Function | XTarget_08_0 |
Questa funzione trasferisce in String la stampa formattata di una variabile. Il valore stampato ritornato nella variabile stringa non può superare la lunghezza definita in Size. Vedere anche funzione SysLWVarsnprintf.
La stringa Format specifica il formato con il quale stampare la variabile. Mentre in VarType è indicato il tipo di variabile ed in VarAdd il suo indirizzo.
La funzione ritorna il numero di caratteri trasferiti nella variabile String. EOF in caso di errore.
Parametri funzione:
| String (@USINT) | Pointer all’array dove deve essere trasferito il risultato della stampa. |
| Size (UDINT) | Numero di caratteri da trasferire nella variabile String. Il numero definito è comprensivo del codice di fine stringa “0”. Se la lunghezza della stringa di output supera il limite di Size byte, viene troncata al numero di byte indicato. |
| Format (STRING[80]) | Ha due tipi di argomenti, i caratteri ordinari che vengono copiati nella variabile String di uscita, e le specifiche di conversione, contraddistinte dal simbolo percentuale (%) e da un carattere che specifica il formato con il quale stampare la variabile definita. |
| VarType (USINT) | Tipo variabile, come indicato nella tabella Variable types definition. |
| VarAdd (UDINT) | Indirizzo variabile. |
La funzione ritorna:
| (INT) | Numero di caratteri comprensivo codice fine stringa “0” trasferiti in variabile String. EOF: Errore esecuzione. |
Codici di errore
In caso di errore la funzione torna con EOF e con SysGetLastError è possibile rilevare il codice di errore.
| 9997100 | Tipo variabile non gestito, controllare VarType. |
| 9997200 | Il valore di Size limita la formattazione della stringa in uscita. |
Esempi¶
Su fronte attivazione ingresso Di00M00 viene incrementata la variabile Counter e la stampa del suo valore trasferita nell’array StringOut. Il valore presente in StringOut viene poi inviato sulla porta seriale COM0. Nella variabile NrOfChars viene caricato il numero di caratteri trasferiti in StringOut ed inviati in uscita sulla porta seriale.

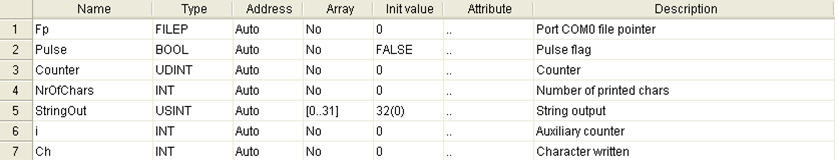

| Definizione variabili |
 |
Esempio ST (PTP116A100, ST_SysVarsnprintf)
(\* Here the COM0 port is opened in read/write. \*)
IF (Fp = NULL) THEN
Fp:=Sysfopen('COM0', 'rw'); (\* Port COM0 file pointer \*)
END_IF;
(\* Check if the COM0 port is open. \*)
IF (Fp <> NULL) THEN
(\* Check if input is activated. \*)
IF (Di00M00 <> Pulse) THEN
Pulse:=Di00M00; (\* Pulse flag \*)
(\* On input raising edge the counter value is printed. \*)
IF (Di00M00) THEN
Counter:=Counter+1; (\* Counter \*)
NrOfChars:=SysVarsnprintf(ADR(StringOut), 32, 'Counter:%04d$r$n', UDINT_TYPE, ADR(Counter));
(\* Copy the printed result to serial port. \*)
FOR i:=0 TO NrOfChars DO Ch:=Sysfputc(TO_INT(StringOut[i]), Fp);
END_FOR;
END_IF;
END_IF;
END_IF;
In questo esempio viene eseguito il merge tra le stampe del valore di due variabili. Eseguire il merge può essere molto utile per avere un unica stringa contenente la stampa del valore di piu variabili.
Mettendo in debug la variabile Result vedremo la stringa Var[0]:12 Var[1]:34. Avendo bloccato la stampa a 12 caratteri il valore di Var[0] sarà stampato correttamente fino ad un massimo di 4 cifre (7 caratteri stringa, 4 caratteri valore più terminatore stringa “0”). Per valori di Var[0] superiori a 9999 non saranno più stampate le cifre meno significative.
Il valore di Var[1] sarà stampato immediatamente dopo il valore di Var[0]. Da notare l’offset decrementato di 1 per sovrascrivere il terminatore stringa “0”. Per garantire la stampa di un massimo di 4 anche per Var[1] è stato definito un Size di 13, la stringa di testo inizia infatti con un carattere di space per separarla dalla stampa del valore della variabile precedente.
| Definizione variabili |
 |
Esempio ST
(\* EXECUTE A VARIABLES PRINT MERGE \*)
(\* Print the variable values, merging them into a single string. \*)
NrOfChars:=SysVarsnprintf(ADR(Result), 12, 'Var[0]:%d', UDINT_TYPE, ADR(Var[0]));
NrOfChars:=SysVarsnprintf(ADR(Result[LEN(Result)]), 13, ' Var[1]:%d', UDINT_TYPE, ADR(Var[1]));
(\* [End of file] \*)
SysLWVars nprintf, variable print to string with append¶
| Type | Library |
|---|---|
| Function | XTarget_12_0 |
Questa funzione trasferisce in String la stampa formattata di una variabile. Il valore stampato ritornato nella variabile stringa non può superare la lunghezza definita in Size.
La stringa Format specifica il formato con il quale stampare la variabile. Mentre in VarType è indicato il tipo di variabile ed in VarAdd il suo indirizzo.
A differenza dalla funzione SysVarsnprintf la stampa formattata viene aggiunta al termine del contenuto di String. Questo permette di concatenare più stampe in una unica stringa. La stampa viene troncata nel caso in cui la lunghezza totale della stringa superi Size.
La funzione ritorna il numero di caratteri totali presenti nella variabile String. EOF in caso di errore.
Parametri funzione:
| String (@USINT) | Pointer all’array dove deve essere trasferito il risultato della stampa. |
| Size (UDINT) | Numero di caratteri da trasferire nella variabile String. Il numero definito è comprensivo del codice di fine stringa “0”. Se la lunghezza della stringa di output supera il limite di Size byte, viene troncata al numero di byte indicato. |
| Format (STRING[80]) | Ha due tipi di argomenti, i caratteri ordinari che vengono copiati nella variabile String di uscita, e le specifiche di conversione, contraddistinte dal simbolo percentuale (%) e da un carattere che specifica il formato con il quale stampare la variabile definita. |
| VarType (USINT) | Tipo variabile, come indicato nella tabella Variable types definition. |
| VarAdd (UDINT) | Indirizzo variabile. |
La funzione ritorna:
| (INT) | Numero di caratteri totali comprensivo codice fine stringa “0” presenti nella variabile String. EOF: Errore esecuzione. |
Codici di errore
In caso di errore la funzione torna con EOF e con SysGetLastError è possibile rilevare il codice di errore.
| 9993100 | Tipo variabile non gestito, controllare VarType. |
| 9932110 | Lunghezza stringa è maggiore di Size (Impossibile eseguire la funzione). |
| 9993200 | Il valore di Size limita la formattazione della stringa in uscita. |
Esempi¶
Vedere esempi della funzione SysVarsnprintf.
SysVarsscanf, extracts values from string¶
| Type | Library |
|---|---|
| Function | XTarget_08_0 |
Questa funzione legge la stringa String e ne interpreta il contenuto basandosi sul parametro Format.
La stringa Format specifica il formato con il quale interpretare la variabile, in VarType è indicato il tipo di variabile ed in VarAdd il suo indirizzo.
La funzione ritorna TRUE se valore variabile trovato, in caso contrario FALSE.
Parametri funzione:
| String (@USINT) | Pointer alla stringa da leggere. |
| Format (STRING[80]) | Ha due tipi di argomenti, i caratteri ordinari che vengono controllati nella variabile String da leggere e le specifiche di conversione, contraddistinte dal simbolo percentuale (%) e da un carattere che specifica il formato con il quale stampare la variabile definita. Vedi capitolo definizione. |
| VarType (USINT) | Tipo variabile, come indicato nella tabella Variable types definition. |
| VarAdd (UDINT) | Indirizzo variabile. |
La funzione ritorna:
| (BOOL) | TRUE: Valore variabile acquisito. |
Codici di errore
In caso di errore la funzione torna con FALSE e con SysGetLastError è possibile rilevare il codice di errore.
| 9999100 | Tipo variabile non gestito, controllare VarType. |
| 9999110 | Pointer a variabile VarAdd errato. |
Esempi¶
E” riportato un programma che esegue la lettura di una stringa InputString valorizzata con il testo Value:123. Su fronte attivazione ingresso Di00M00 sono eseguite tre diverse funzioni SysVarsscanf tutte sulla stringa InputString ma con diverse definizioni di Format. Le prime due hanno esito positivo e le variabili Variable[0] e Variable[1] saranno valorizzate con il valore 123. La terza avrà esito negativo, la variabile Variable[2] sarà azzerata.
| Definizione variabili |
 |
Esempio ST (PTP116B200, ST_SysVarsscanf)
(\* Check if input is activated. \*)
IF (Di00M00 <> Pulse) THEN
Pulse:=Di00M00; (\* Pulse flag \*)
IF (Di00M00) THEN
Res[0]:=SysVarsscanf(ADR(IStr), 'Value:%d', UDINT_TYPE, ADR(Var[0]));
Res[1]:=SysVarsscanf(SysStrFind(ADR(IStr), ADR('Value:'), FIND_GET_END), '%d', UDINT_TYPE, ADR(Var[1]));
Res[2]:=SysVarsscanf(ADR(IStr), '%d', UDINT_TYPE, ADR(Var[2]));
END_IF;
END_IF;
END_IF;
