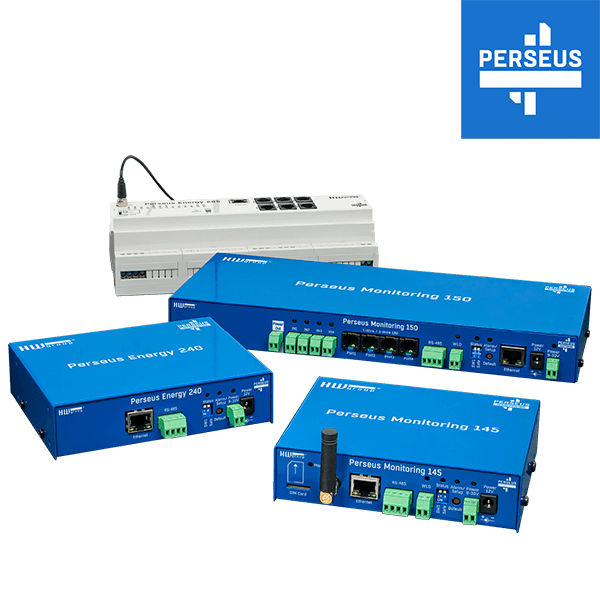

Perseus è una piattaforma per il monitoraggio remoto e la supervisione di infrastrutture critiche quali Data Center, installazioni Audio-Video professionali e impianti industriali. Il sistema è progettato per garantire elevata affidabilità operativa ed è disponibile in robusti contenitori industriali, adatti al montaggio su barra DIN o, tramite appositi accessori, in rack standard da 19”.
La piattaforma consente l’acquisizione e la gestione di un’ampia gamma di sensori e dispositivi esterni. Attraverso l’interfaccia 1-Wire è possibile collegare sensori per la misura di temperatura, umidità relativa, corrente, tensione e altre grandezze fisiche. Sono inoltre supportati rilevatori con uscita a relè o contatto pulito, sistemi di rilevamento perdite d’acqua mediante cavo sensibile e dispositivi di terze parti collegati tramite rete LAN o interfaccia RS485 con protocollo Modbus RTU e/o Modbus TCP.
Uno dei principali punti di forza della piattaforma è la capacità di aggregare dati provenienti da sensori locali e da altri dispositivi HWg collegati in rete. Le informazioni raccolte possono essere elaborate mediante condizioni logiche locali, script Lua, calendari programmabili e scheduler periodici, consentendo la realizzazione di funzioni avanzate di analisi, automazione e gestione degli allarmi.
In presenza di eventi critici o del superamento di soglie predefinite, Perseus può generare notifiche tramite e-mail, SMS o trap SNMP. I dati acquisiti sono inoltre accessibili attraverso API aperte e standardizzate, tra cui XML, Modbus/TCP e MQTT, facilitando l’integrazione con sistemi di supervisione, piattaforme IoT e software di gestione infrastrutturale.
La piattaforma supporta inoltre la pubblicazione dei dati sul portale cloud SensDesk, disponibile anche nella versione gratuita HWg-cloud. Questa integrazione consente il monitoraggio centralizzato, la visualizzazione storica delle misure e la gestione remota degli allarmi, offrendo una soluzione completa per applicazioni professionali.
Le versioni della serie Perseus xx5 integrano un modem LTE che svolge la funzione di gateway SMS sia per il dispositivo stesso sia per altri apparati HWg presenti sulla rete. La connettività LTE può inoltre essere utilizzata come collegamento di backup, garantendo la continuità operativa e l’invio delle notifiche anche in caso di indisponibilità della connessione Ethernet primaria.
Approfondimenti
- In questo post informazioni su come riportare il dispositivo alle sue configurazioni di fabbrica.
- In questo post informazioni su come abilitare autenticazione accesso.
- In questo post utilizzo del Perseus per il monitoraggio di armadi per telecomunicazione.
Configurazione sensori 1-Wire
Per il collegamento di sensori basati sul bus 1-Wire, a sistema spento, collegare il sensore alla porta 1-Wire UNI. I sensori forniti da HW group sono generalmente dotati di cavo terminato con connettore RJ11/RJ12, ma è possibile estendere il cablaggio e collegare più sensori sulla stessa porta mediante collegamento in cascata (daisy chain) o tramite appositi hub 1-Wire.

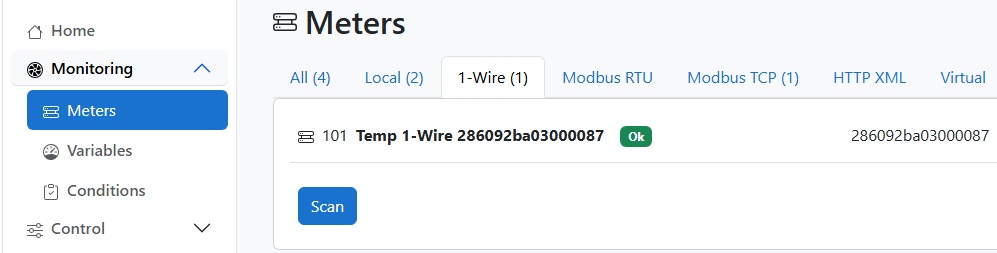

A ciascuna porta 1-Wire UNI è possibile collegare un bus con lunghezza complessiva fino a 60 metri. Ogni porta è in grado di alimentare direttamente un massimo di due sensori 1-Wire UNI; per installazioni con un numero superiore di dispositivi è consigliato l’utilizzo di un 1-Wire Hub Power, che fornisce alimentazione supplementare al bus. Dopo il collegamento accedere all’interfaccia Web del Perseus, aprire il menu Monitoring->Meters->1-Wire ed agire sul pulsante Scan. Verranno visualizzati tutti i sensori rilevati.
Configurazione sensori Modbus
Collegare il dispositivo Modbus RTU alla porta RS485 rispettando la corretta polarità del bus (A/B o D+/D−). Utilizzare una terminazione adeguata (tipicamente 120 Ω) alle estremità del bus, se richiesta dalla topologia. Aprire il menu Monitoring->Meters->Modbus RTU e con il tasto Add impostare la configurazione seriale del dispositivo (baud rate, parity, stop bit).

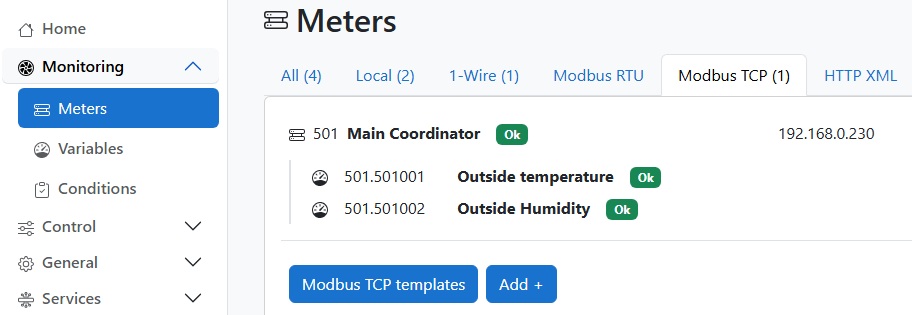

Collegare il dispositivo Modbus TCP alla rete Ethernet. Aprire il menu Monitoring->Meters->Modbus TCP e con il tasto Add impostare l’indirizzo IP e la porta TCP (tipicamente 502) del dispositivo.
Per ogni dispositivo occorre definire le variabili da acquisire per ogni variabile è necessario definire i registri Modbus da leggere in particolare il tipo di registro il suo indirizzo ed il tipo di dato (16/32 bit, signed/unsigned, float, endianess). Per i dati è prevista la possibilità di eseguire lo swap sia a bytes che a word.
Visualizzazione sensori

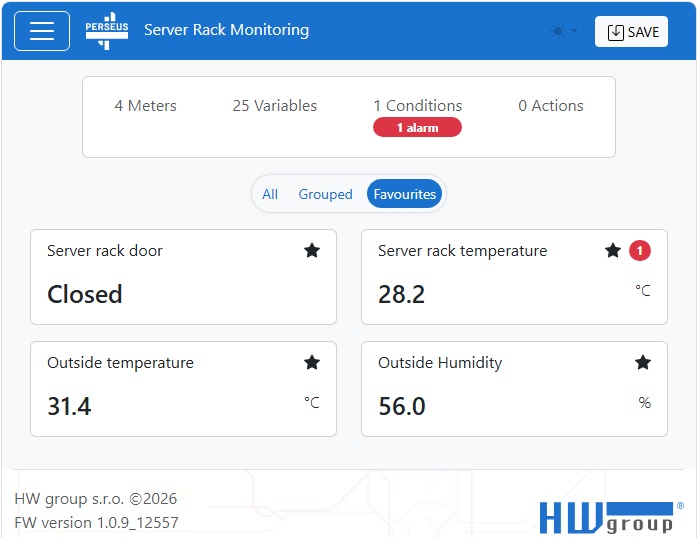

Nella pagina Home dell’interfaccia web è visualizzato in tempo reale lo stato di tutti i sensori configurati nel sistema. La dashboard principale aggrega i dati provenienti da tutte le sorgenti supportate (sensori 1-Wire, ingressi digitali, dispositivi Modbus RTU/TCP e dispositivi remoti collegati in rete), presentandoli in un’unica vista sintetica e immediatamente consultabile. E’ possibile etichettare come preferiti i sensori che si desidera visualizzare raggruppati nella relativa pagina. Per ogni sensore vengono mostrati:
- valore attuale misurato;
- unità di misura associata;
- stato operativo (normale, allarme, errore o disconnessione);
- eventuale indicazione di soglia superata.
I valori vengono aggiornati automaticamente a intervalli regolari, consentendo il monitoraggio continuo delle condizioni ambientali e dei parametri di processo. La pagina Home rappresenta quindi il punto centrale di supervisione del sistema, offrendo una visione immediata dello stato dell’infrastruttura monitorata e permettendo una rapida identificazione di eventuali anomalie o condizioni critiche.
